Planimeter



Salah satu cara yang digunakan untuk menghitung luas daerah yang tidak beraturan adalah dengan cara mekanis yaitu dengan alat yang dinamakan denganplanimeter. Alat planimeter diletakkan diatas peta (gambar) yang akan dihitung luasnya.Kemudian alat tersebut mentrace (mengikuti) batas wilayah yang akan diukur luasnya.Dengan konversi tertentu, maka luas akan dapat dihitung. Ketelitian hasil sangatbergantung pada besar atau kecilnya skala peta. Semakin besar skala petanya, akansemakin teliti hasil luasannya. Ada dua jenis planimeter yaitu planimeter mekanik (manual) dan planimeter digital.

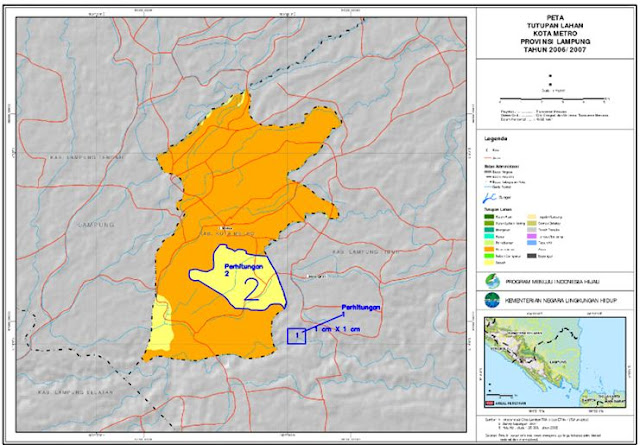

Peta I. Perhitungan Luas Peta diambil dari skala besar, 1 : 75.000.


Langkah Perhitungan.
1.      Gambarkan bentuk persegi dengan ukuran 1 cm x 1 cm pada muka peta.
2.      Selanjutnya hitung menggukan Alat ukur Planimeter Searah jarum jam.
(Perhitungan lebih dari 1 kali).
3.      Hitung Luas Muka peta yang sudah ditandai untuk mendapatkan luasannya.
4.      Untuk menghitung luasan pada muka peta yang sudah ditandai, bandingkan luasan 1 cm x 1 cm dengan menggunakan skala peta.
Perhitungan :
Data perhitungan 1 (Persegi ukuran 1 cm x 1 cm ).
Ukuran
Awal
Akhir
Selisih
1
2518
2529
11
2
2803
2814
10
3
2814
2824
10

Data perhitungan 2 (Luas bagian Peta yang dicari)
Ukuran
Awal
Akhir
Selisih
1
2814
2950
136
2
2974
3111
137
3
3139
3278
136

Perhitungan Luas 1 :
            Besar Skala Planimeter 1  = Jumlah Selisih / Jumlah Pengukuran
                                          =  (11+10+10) / 3
                                          = 10,667
Luas Wilayah 1
Diketahui Skala pada peta 1 : 75.000, artinya 1 cm di peta sama dengan 75.000 cm atau 750 m pada kenyataannya. Jika pada peta dengan ukuran 1 cm x 1 cm maka luas daerah tersebut adalah 750 m x 750 m = 562.500 m2.

Perhitungan Luas 2 :
Besar Skala Planimeter 2 = Jumlah Selisih / Jumlah Pengukuran

                                          =  (136+137+136) / 3
                                          = 136,333

Kita menggunakan perbandingan dengan luas pada perhitungan 1.
           Luas bagian peta 2    = (Skala Planimeter 2 / Skala Planimeter1) x Luas Wilayah 1
                                               =  (136,333 / 10,667) x 562.500 m2
                                   = 7.189.211 m2

Catatan : Perhitungan Luas Peta tntu saja berdasarakn Sk`la Peta. Ingat Jika Skala                           Petamerupakan skala Kecil Tentu saja luasnya akan besar.


Lokasi: Surabaya, Indonesia
